薄胎陶艺是当代陶瓷创作极具代表性的赛道，兼具传统蛋壳瓷工艺基因与现代当代雕塑美学追求。当下景德镇、德化、潮州等核心产区，青年创作者普遍陷入统一困境：极致轻薄能释放通透、空灵的艺术张力，可坯体易塌、易裂、烧成变形；加厚胎壁能提升抗折强度，却又失去透光、飘逸的视觉表达，二者长期形成难以调和的创作矛盾，也是制约薄胎作品量产与艺术突破的核心瓶颈。

从行业现状来看，薄胎创作已分化两条路径：日用薄胎器物追求稳定成品率，胎厚普遍控制 1.2–1.5 毫米；当代艺术薄胎雕塑、镂空装置追求极致视觉，局部胎壁压缩至 0.2–0.8 毫米，成品率不足 5%。原料成本上涨、窑炉能耗增加、手工损耗率居高不下，让多数独立创作者陷入两难：一味追求视觉冲击力会大幅拉高报废成本，保守加厚胎壁又难以在展览、文创市场形成差异化竞争力。不少青年陶艺家为追求镂空、飘带、大弧度曲面等先锋造型，反复数十次烧制失败，却找不到强度与美感的平衡逻辑。

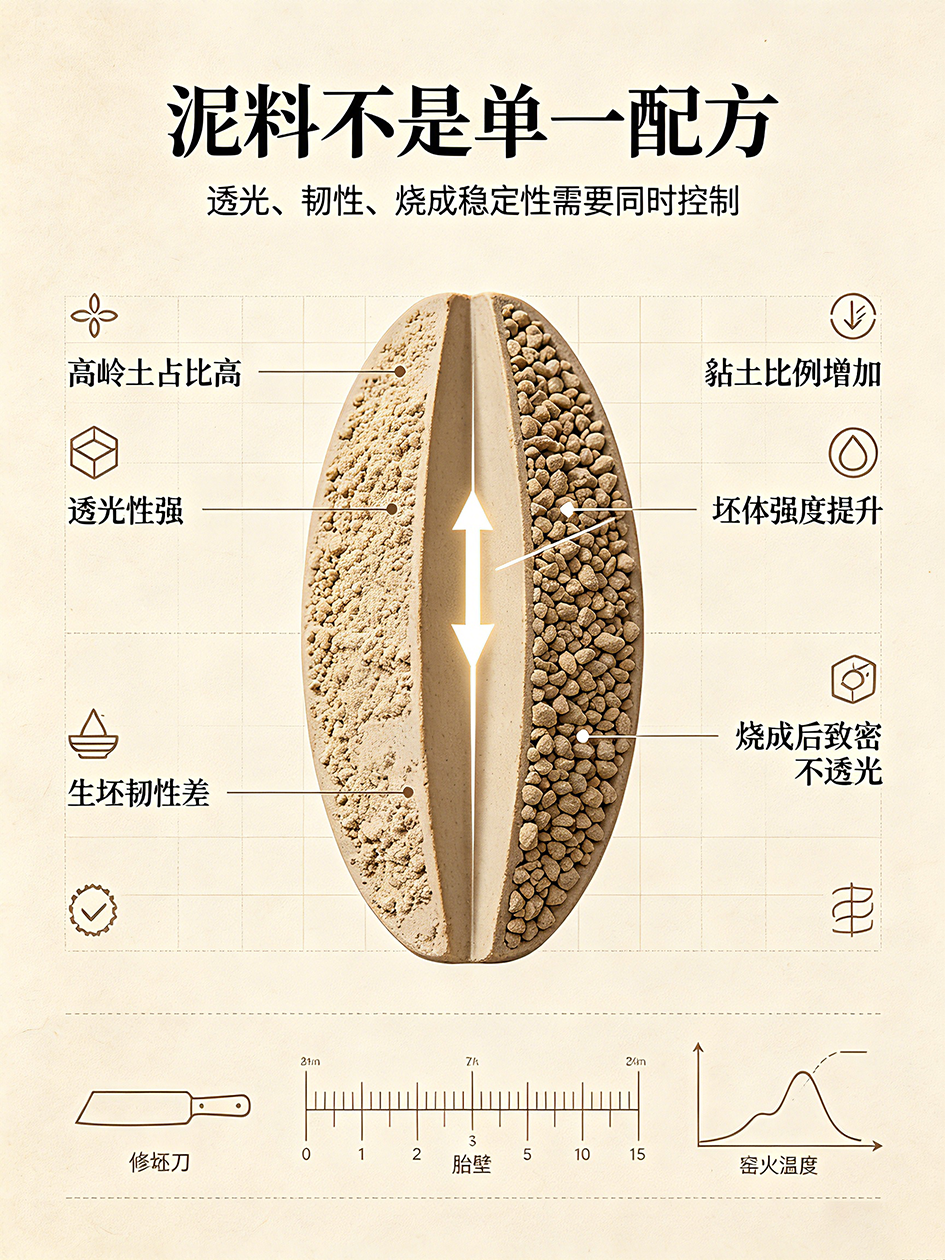

瓶颈根源来自泥料物理属性与造型力学的天然冲突。薄胎泥料需高占比高岭土保证透光性，而高岭土瘠性强、生坯韧性差；若增加黏土提升坯体强度，烧成后胎体致密不透光，艺术通透感直接流失。成型阶段矛盾更为突出：拉坯、利坯减法修薄时，胎壁厚度不均会形成内部应力，大弧度、细长飘带、窄颈等造型属于应力集中区，半干坯极易扭曲坍塌；手工修坯追求线条极简轻盈，每一次削薄都在削弱结构支撑力，多一刀则坯废，少一刀则气韵不足。烧成环节矛盾放大：超薄胎体升温时收缩差、热冲击耐受度极低，快速升温会大面积惊裂，慢速升温拉长周期，进一步抬升创作成本。

平衡二者并非简单折中胎壁厚度，而是一套贯穿配泥、造型结构、成型、烧成的系统性解决方案，贴合独立创作者实操需求。

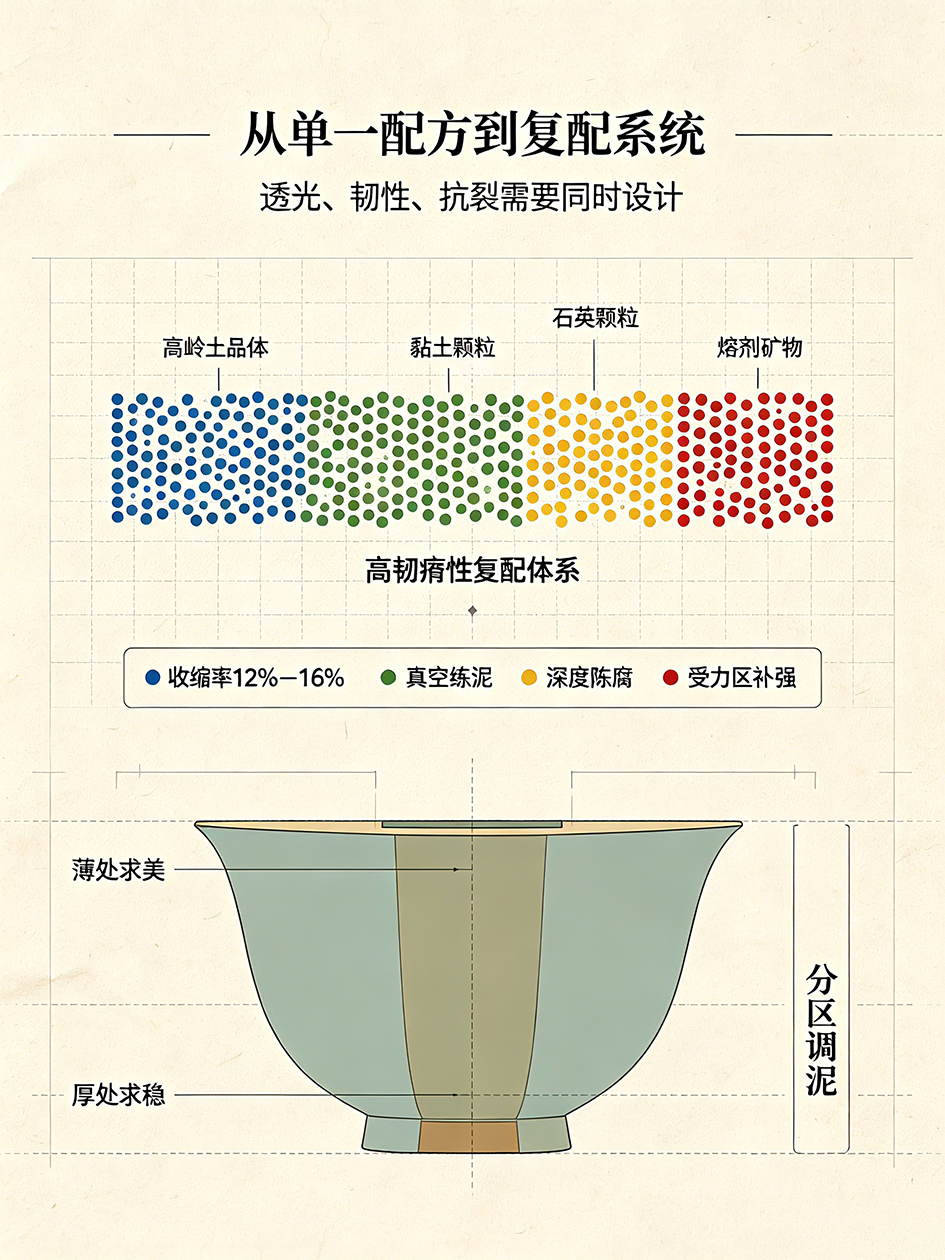

泥料配比是底层基础。摒弃单一高岭土配方，采用 “高韧瘠性复配体系”：高岭土保证透光艺术效果，少量球土提升生坯韧性，添加微量石英、锂瓷石优化高温强度，收缩率控制在 12%–16% 区间，兼顾薄度与抗裂性能。泥料必须经过真空练泥、不少于 30 天深度陈腐，彻底排出内部气泡，消除坯体隐性应力，从源头减少成型开裂。针对雕塑类异形薄胎，可局部分区调泥：主体透光区域用高高岭土配方，壶嘴、飘带、底座等受力粘接处增加黏土占比，分区实现 “薄处求美、厚处求稳”。

造型结构设计是平衡核心，用结构优化替代单纯加厚。创作者常陷入 “全器等薄” 误区，优秀薄胎遵循梯度壁厚力学逻辑：视觉展示曲面 0.5–1mm，底座、粘接节点、细长延伸结构加厚至 1.5–2mm，平缓过渡无骤变厚度，分散烧成应力。镂空、飘带类造型避免直角转折，全部采用圆弧过渡；大口径薄胎碗口沿预留加厚支撑边，素烧后再精细修薄，防止烧制塌陷。当代装置可内置隐形支撑泥筋，出窑后打磨剔除，不破坏外观艺术表达，同时大幅提升坯体稳定性。

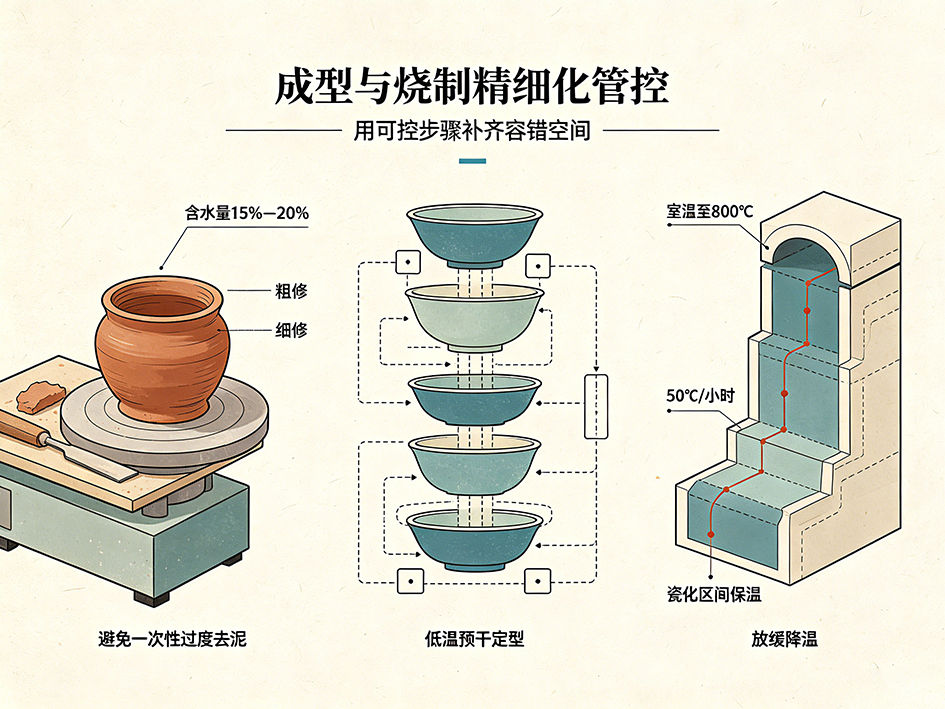

成型与烧制精细化管控补齐容错空间。利坯选择含水量 15%–20% 半干坯，分粗修、细修两道工序渐进削薄，避免一次性过度去泥；复杂器型分段成型、分次低温预干定型，防止湿坯承重变形。烧成采用分段阶梯升温：室温至 800℃以 50℃/ 小时慢速升温，消解水分与内部应力；瓷化区间匀速保温，降温放缓速率，规避热胀冷缩带来的开裂风险。小型创作者可增加 900℃低温素烧工序，筛选残次坯体后再施釉高温烧制，减少釉烧损耗。

放眼行业发展，薄胎创作的进阶方向，是跳出 “厚度二元对立” 思维。传统薄胎只比拼极致轻薄，现代优质作品实现强度与美学共生：以结构力学优化降低对胎厚的依赖，用精准泥料调配兼顾韧性与透光，依靠精细化工艺提升成品率。对独立陶艺创作者而言，不必盲目追求毫米级极致薄度，而是以作品表达为核心，分区调控壁厚、优化造型应力，在可控损耗范围内释放空灵通透的艺术张力，才是突破创作瓶颈的可行路径。

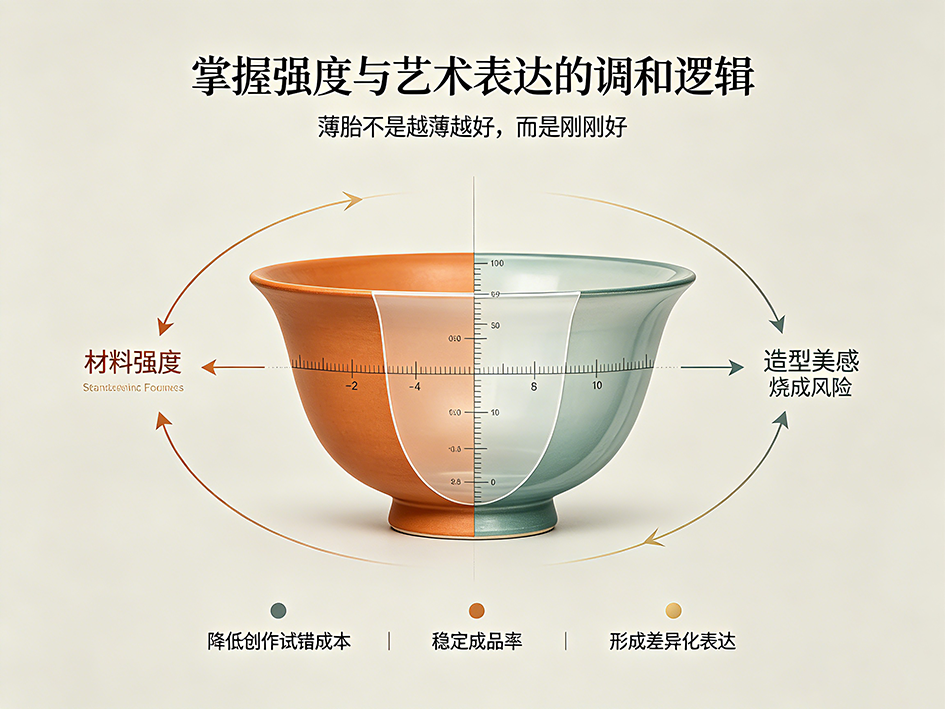

薄胎之美，不在于无底线削薄，而在于分寸之间的平衡技艺。掌握强度与艺术表达的调和逻辑，既能降低创作试错成本，也能让薄胎陶艺跳出同质化内卷，完成传统工艺与当代美学的双向融合。
