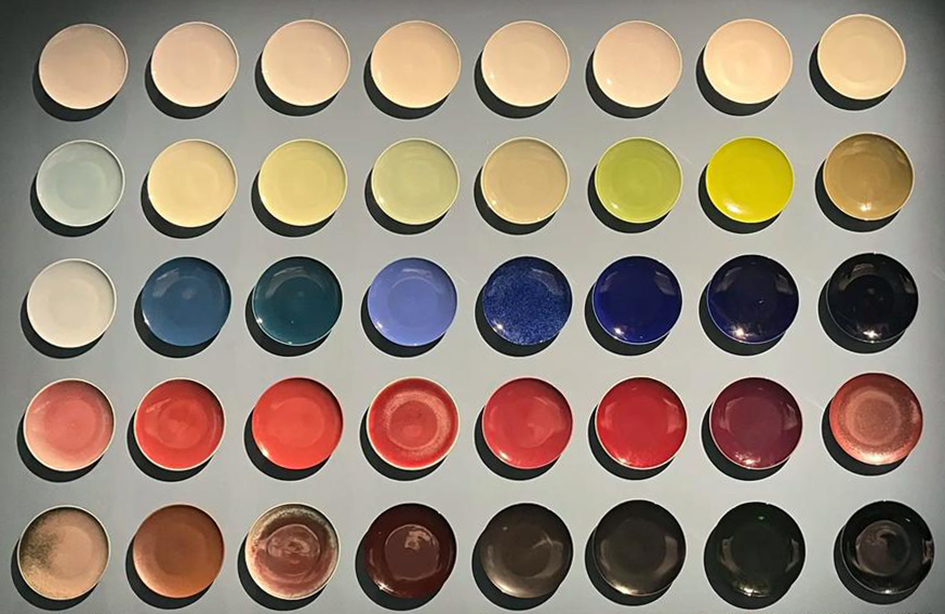

陶器表面的万种色彩源于釉料中金属氧化物与烧制工艺的化学魔法。釉料本质是一种玻璃质层，通过在基础釉中添加含金属元素的着色剂，并结合温度、气氛等变量，最终实现色彩的千变万化。

一、金属氧化物的调色密码

釉料的核心着色剂是金属氧化物，不同金属离子在高温下呈现独特的光谱特性：

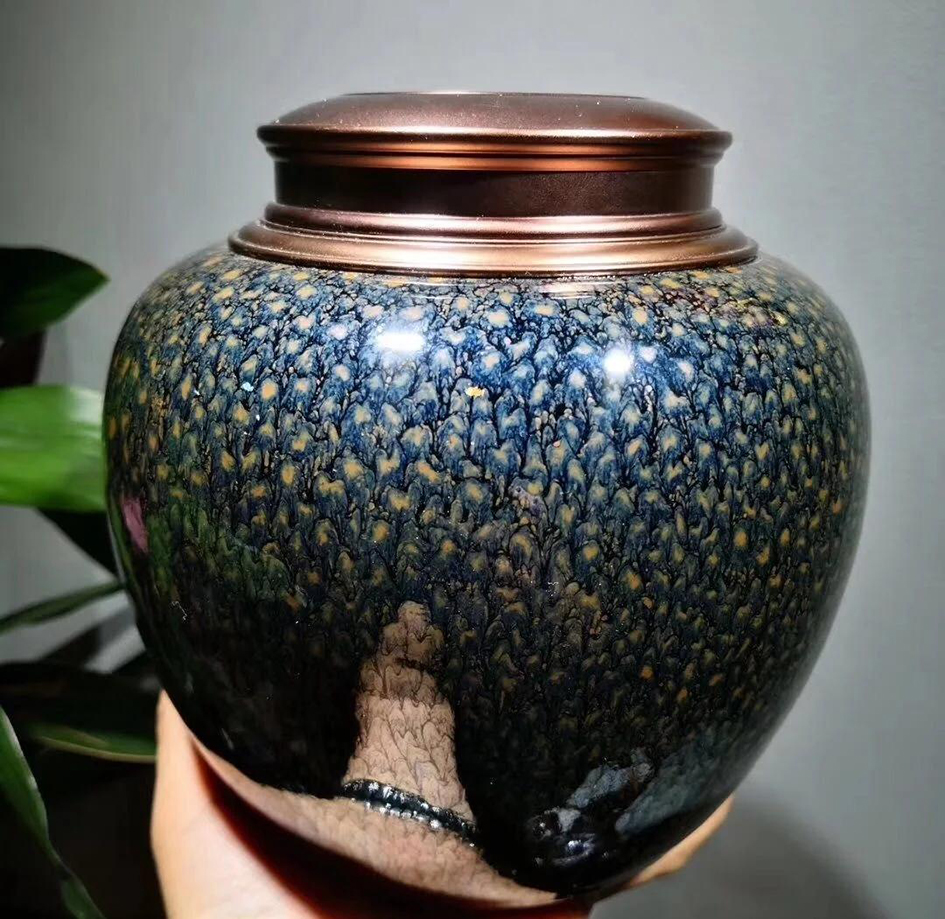

•铁（Fe）：氧化态决定色彩基调。三价铁（Fe³⁺）在氧化气氛中生成Fe₂O₃，呈现黄、褐、红等色调（如唐代黄釉）；二价铁（Fe²⁺）在还原气氛中形成FeO，呈现青、灰、绿等冷色调（如宋代影青釉）。当铁与其他元素（如钛）结合时，还能产生茶叶末釉的黄绿结晶效果。

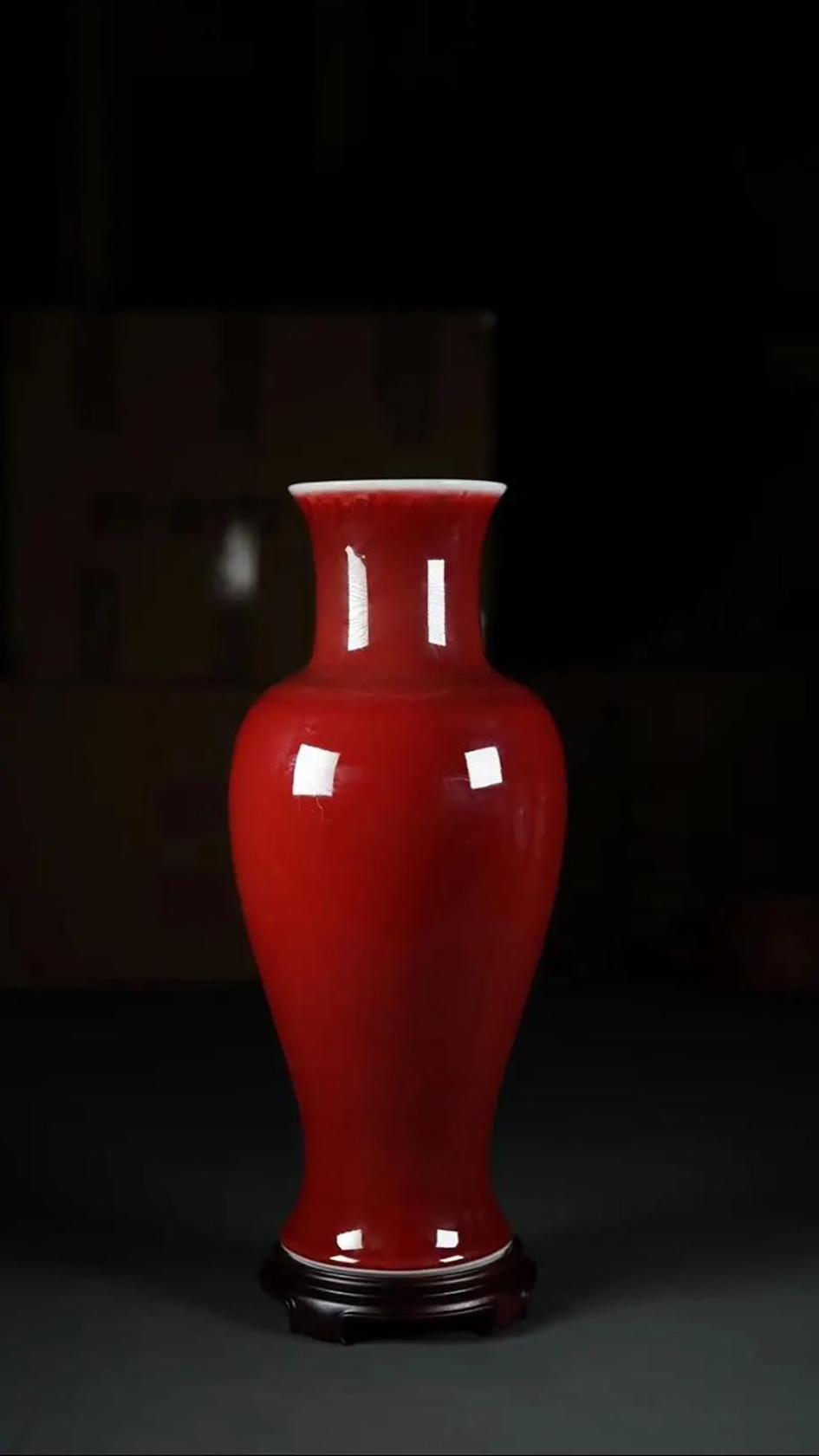

•铜（Cu）：化学行为最富戏剧性。氧化铜（CuO）在氧化气氛中生成翠绿色釉（如汉代铅釉陶），而在还原气氛中被还原为氧化亚铜（Cu₂O），呈现鲜艳的宝石红（如宣德祭红釉）。若烧制过程中气氛波动，铜红釉表面会形成绿色斑点，如康熙郎窑红的"桃花片"效果。

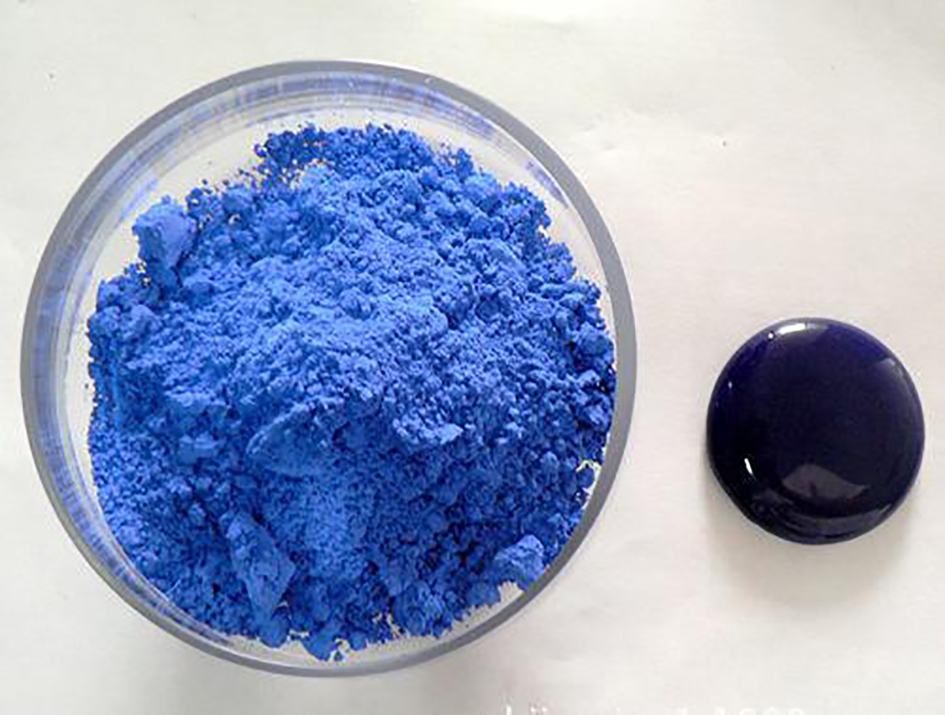

•钴（Co）：呈现稳定的蓝色。氧化钴（CoO）在釉中形成钴蓝，因其化学性质稳定，成为青花瓷的主要着色剂。元代景德镇工匠通过调配钴料纯度，烧制出"苏麻离青"的蓝中泛紫效果。

•其他金属：锰（Mn）可生成紫、褐、黑色（如金代三彩）；铬（Cr）在不同釉料中呈现绿、红、黄等色；镍（Ni）与钡结合能产生独特的粉红色。

二、烧制工艺的化学反应场

釉色的最终呈现是金属离子、釉料成分与窑炉环境动态博弈的结果：

1.温度控制：

高温釉（1300℃以上）中，金属离子充分扩散，形成均匀色调（如钧窑天青）；低温釉（800-1000℃）因助熔剂（如铅）的存在，金属离子迁移受限，颜色更鲜艳但易脱落（如唐三彩）。

2.气氛调控：

o氧化焰：氧气充足时，金属离子以高价态存在，如Fe³⁺显黄、Cu²⁺显绿。

o还原焰：缺氧环境中，金属离子被还原为低价态，如Fe²⁺显青、Cu⁺显红。钧窑的"窑变"现象正是铁、铜在不同窑位的氧化还原差异所致，形成"入窑一色，出窑万彩"的奇观。

3.釉料配方：

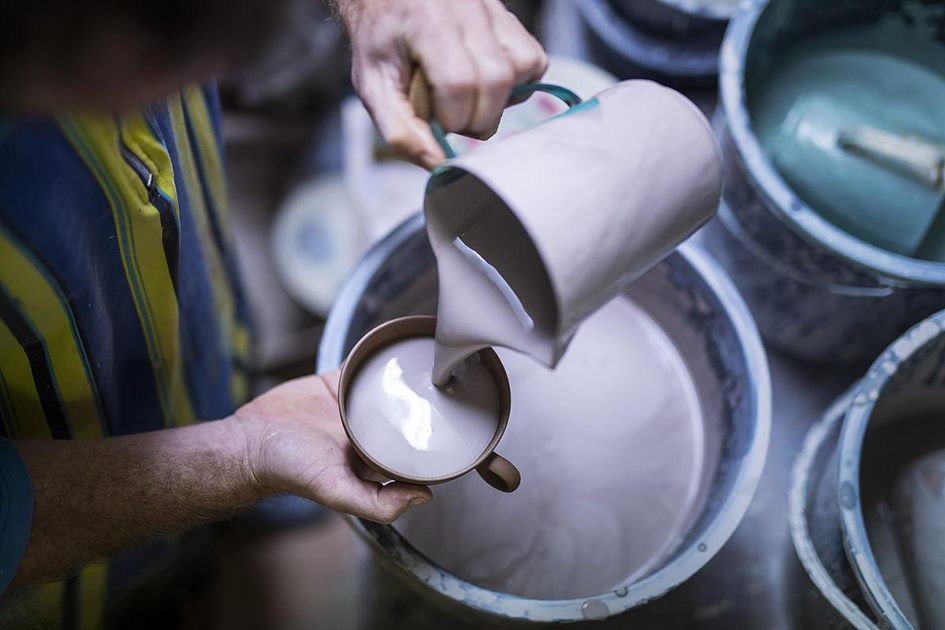

基础釉的成分（如长石、石英）与着色剂协同作用。例如，含硼釉能增强钴的发色，使蓝色更浓郁；含锌釉可稳定铜红，防止其氧化变绿。釉浆的颗粒细度也会影响呈色：过细易产生"滚釉"，过粗则光泽度下降。

三、历史演进与技术突破

从商代青黄釉到现代多元釉，釉料技术经历了三次重大革新：

1.单色釉的精细化：

宋代景德镇通过减少氧化铁含量，烧制出介于青白之间的影青釉；钧窑率先掌握铜红釉的还原烧制，为后世霁红、郎窑红奠定基础。

2.复色釉的创造性：

唐代三彩将铜、铁、钴、锰等多种着色剂结合，利用铅釉的流动性形成斑斓效果；明代"珐花三彩"通过堆贴与低温釉结合，实现立体色彩层次。

3.现代材料的拓展：

合成着色剂如钒锆黄（V-Zr）、铬锡红（Cr-Sn）突破了传统金属的限制，在高温下仍保持稳定色彩。无铅釉（如锶釉）的研发则兼顾环保与性能，使釉色更加丰富安全。

四、物理结构的光学魔术

釉层的微观结构进一步放大了色彩变化：

•乳浊与透明：

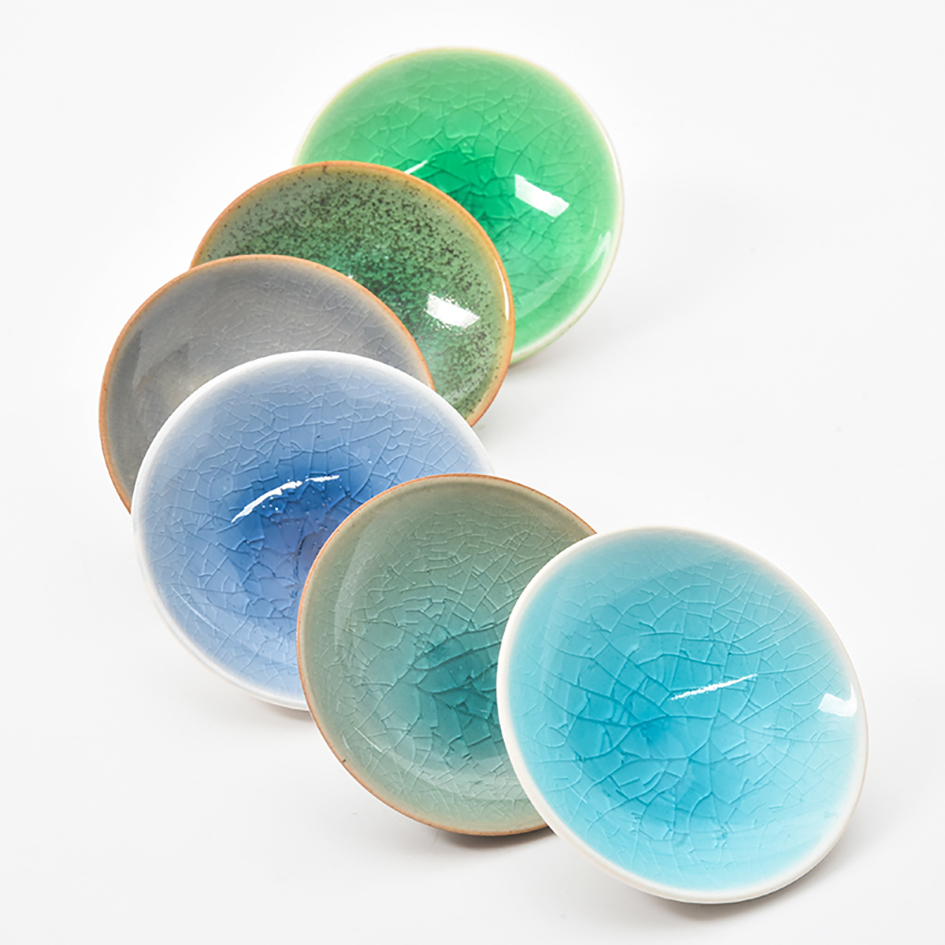

釉中加入锆英石、氧化锌等乳浊剂，光线在晶体界面散射，形成哑光或乳白效果（如定窑白釉）；透明釉则通过折射展现胎体本身的色泽（如越窑秘色瓷）。

•厚度与层次：

郎窑红的"脱口垂足郎不流"现象，源于釉层厚度变化导致的铜离子浓度差异：口沿釉薄显白，足部釉厚呈黑红。多层釉叠加（如钧窑的"蚯蚓走泥纹"）更能产生光影变幻的立体效果。

结　语

釉料的化学魔法本质是对金属离子氧化还原反应的精准操控，结合温度、气氛、釉料配方的协同作用，最终将无机矿物转化为流动的色彩诗篇。从商周原始青瓷到当代艺术瓷，这种"火与土的炼金术"不仅是技术的传承，更是人类对自然规律的深刻理解与创造性表达。每一件色彩斑斓的陶器，都是化学家的实验室与艺术家的画布共同孕育的结晶。
